1.概述

隨著 5G網絡在當前社會發展中的廣泛應用， 5G網絡已成為智能工廠建設中的一項基本工程內容，不僅促進了智能工廠的建設和發展，而且有效地促進了生產方式轉型升級。因此基于5G智能工廠信息化系統建設，是5G智能工廠不可或缺的重要基礎性工作，從而實現工廠發展質量的全面提升。

5G智能工廠的信息化建設主要包括ERP和MES兩部分。

1.1.關于5G智慧工廠

5G智慧工廠上層管理系統為ERP系統，通過ERP系統指揮和采集智能化車間的生產，即ERP系統融合MES系統，構建完整的5G智慧工廠信息化系統。系統建成后將大幅改善勞動條件，減少生產線人工干預，提高生產過程可控性，并在此基礎上實現資源的整合優化。

作為新一代移動通信技術，5G技術契合了傳統制造企業智能制造轉型對物聯網的應用需求，能滿足工業環境下設備互聯和遠程交互應用需求。

5G時代的智慧工廠借助于ERP系統和MES系統打通企業的各個流程，實現從設計、生產到銷售各個環節的互聯互通，并在此基礎上實現資源的整合優化，從而進一步提高企業的生產效率和產品質量。

1.2.ERP和MES的區別和聯系

5G智能工廠信息化建設主要包括ERP和MES系統的建設，相互配合，構成完整的信息化過程，達到信息化管理生產的目的。

ERP與MES是兩大獨立系統，管理著生產的不同層次

ERP系統以供應鏈管理為核心，以銷售部門和采購部門為信息源頭，以設備、人力等其它系統為基礎，使信息流在ERP內部得到有效的傳遞和集成，即物料的出入庫，成品的出入庫，產品銷售與出貨，產品溯源等屬于ERP工作的范圍。

MES系統是位于ERP系統與底層的工業控制之問、面向車間層的制造過程管理信息系統，它為操作人員/管理人員提供計劃的執行和跟蹤所有資源(人、設備、物料、客戶需求)的當前狀態，即MES系統為產線上的數據采集、數據管理、與生產線設備的人機交互、產品在生產流程中的數據跟蹤等。

1.3.建設目標

當前研發的部分為ERP管理系統，ERP研發原則以鴻凌的實際管理需求為基礎，打造適合鴻凌未來發展方向和鴻凌管理特點的系統，同時全面兼顧未來MES系統的數據和管理的融合。

1.3.1.MES系統建設

待生產線建成后，根據生產線上的個設備的數據交互特點，進行MES系統研發，集中于生產線的數據資源收集即生產過程的精細化管理，管理基于與生產線各類設備的通訊協議進行，以及生產結果的大屏看板展示（即駕駛艙大屏展示），ERP系統與MES系統上線后，數據相互支撐，功能相互融匯，將成為一個有機的整體。

1.3.2.ERP系統建設

當前鴻凌尚無完整的適合企業需求的信息化系統進行公司層面的信息化管理，現有的系統僅僅是登記，缺乏過程化的管理，因此，ERP系統建設將立足于適合企業鴻凌管理特點進行系統搭建，確保石臺和合肥，以及其它地點的對工作的總體可控和全面管理。

ERP系統建設時將考慮后期的MES系統的研發，為MES系統提供完整的資源對接的接口，確保ERP系統和MES系統融為一體，相輔相成，從而構建基于5G智能工廠的信息化建設。

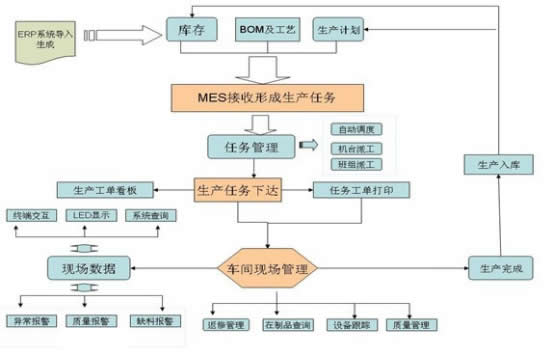

1.4.系統結構圖

2.系統管理

(1)組織架構，角色，系統用戶的管理

(2)系統安全，基礎設置，系統配置方面的管理

(3)系統各模塊的審核流程設置

3.采購管理

(1)供應商管理

 供應商資料檔案管理

 供應商準入批準審核

 供應商相關的各類數據分析

(2)采購需求

 采購需求可以是多個來源，支持Excel導入

 匯合物料需求，隨時可選擇相關需求生成采購計劃

(3)采購計劃

 一個采購計劃對應多個物料明細

 根據庫存預警情況，系統可批量產生采購計劃

(4)采購詢價

 采購計劃的同時可以進行采購詢價，也可以不詢價，不詢價可以直接忽略該環節

(5)供應商確定

 每個需要采購的物料匹配一個供應商，如果此物料已經有采購記錄，則直接默認為最近一次采購的供應商，因此如果物料全部是二次采購，則此環節可直接忽略

(6)審核

 采購部主管審核，上級領導審核，審核同意，表示該采購計劃通過

(7)采購合同

 采購合同分為長期合同和一次性合同，若是長期合同，則在合同的有效期內，確定供應商后，自動綁定到當前的采購訂單中，并提交審核；若是一次性合同，在填寫合同的要件后，提交審核。

 當前采購計劃中在同一個供應商處采購的，系統自動生成采購合同，并上傳相關附件；

 采購合同實現二級審核，審核通過后自動產生應付金額，金額進入財務模塊進行相關處理；

 采購合同在系統中可以設置為必須的環節，也可以不是必須的環節，如果無需采購合同環節，則采購合同也可以忽略，沒有采購合同則不產生應付款，應付款應另行處理，

(8)采購到貨

 可以分批次到貨，填寫到貨單

 到貨單提交質檢檢驗

(9)產品檢驗

 對到貨產品可以分配檢驗員進行檢驗，也可以不分配檢驗員，直接由相關具有操作權限的人員進行檢驗

 根據檢驗結果，填寫檢驗單

(10)采購入庫

 根據檢驗單，填寫產品入庫單和產品退貨單

 退貨單部分，產生財務扣款

 入庫時須填寫當前的采購批次，默認為當天的日期組成的批次

4.庫存管理

庫存管理分為物料庫存與產品庫存

(1)建立物料目錄庫

 物料類別與編碼是物料出入庫的基礎屬性

 支持Excel導入

(2)庫存定額

 對每個物料制定庫存定額（即安全庫存），當前庫存物料數量少于庫存定額時，自動生成采購單

(3)期初結存

 管理系統上線之前批量導入的庫存數據，包括物料庫和成品庫

 期初庫存功能的使用，系統設置一定的過渡時間，超過該時間段，則不可增刪改期初庫存數據

 期初庫存納入庫存臺賬數據進行管理

(4)庫存臺賬

 查詢當前的庫存情況

 查詢該物料的出入庫情況

(5)入庫單管理

 由其它系統模塊產生的入庫單，或者直接建立入庫單，例如采購入庫單即為采購環節產生的入庫單

 產品到達庫房后，在該入庫單名下的產品明細，庫管員逐一確認，或批處理入庫，入庫后，同批次的物料進行合同，不同批次的則分開記錄

(6)出庫單管理

 其它模塊產生的，在其它模塊中已經審批通過的出庫單，到達庫管員管轄的模塊后，庫管員進行出庫確認，即視為出庫

 出庫過程中，系統采用當前庫存數量=預出庫數量+可出庫數量的數學公式進行處理，確保先審批通過的出庫單先占用庫存

(7)庫存盤點

 建立盤點任務，任務開始后，鎖定當前被盤點的物料的出入庫功能，盤點結束后，提交審核，審核通過后，庫存數據及存放位置進行變更

 歷史盤點任務，可查詢盤點前和盤點后的數據情況，便于追溯

5.訂單管理

(1)客戶資料管理

 客戶基本資料管理

 客戶維護管理

(2)訂單合同登記

 包括合同所約定的產品規格型號，銷售單價，合同附件，應回款的觸發條件等

 市場人員可持續跟進該合同的回款情況

(3)備貨單登記

 根據銷售訂單明細，生成備貨單

 當前生產任務數據=備貨總數-庫存可出庫總數

 備貨單提交審核

 備貨單下發倉庫與生產，提醒倉庫及時自動生成物料采購單，以及提醒生產部門及時組織生產

6.生產管理模塊

(1)工藝路徑

 設置各種工藝組合，一個組合關聯多個工藝，便于生產設置直接選擇

 每個工藝環節關聯生產人員

(2)BOM模板管理

 對各種自產的產品的物料明細的設置，選擇BOM表，即可獲取產品所需的物料清單，以及物料與物料之間的關系

(3)技術設計

 技術人員指定該產品對應的BOM表，以及相應的工藝路徑

(4)生產工單

 自動生成任務單號，該任務單號為產品追溯的重要線索

 根據BOM表產生的物料清單進行處理，包括：按當前工序生成所需要的生產領料出庫單；無庫存的部分，產生采購單；

 每個工序，領取自己的生產領料出庫單，可以是一次性領料，或者分多次領料，經車間主任審核后，進入庫存管理模塊，庫管員進行確認發貨操作

 在當前生產任務單下，建立返工單，返工單指定哪個工藝進行返工，已經增加相應的物料單

 因生產物料損耗，可追加某個工藝的物料，追加的物料通過生產領料出庫單進行處理

(5)生產過程

 確定生產排程后，生產將在各個工序中進行流轉

 各個班組組長登錄本系統，進行生產任務數量的領取，并且生成或確定當前生產所對應的物料領取單，當前生產工序的班組提交完工的半成品數量，經質檢合格后，提交給下一個工序，下一個工序班組長領取后即進入到該工序進行生產

(6)產品質檢

 對于生產任務單所需要的數量，可以逐次登記產品質檢的數量，分批次進行質檢，并生成產品批次編碼

 質檢不合格的進行返工處理，合格的可生成入庫單

 當前產品批次編碼通過噴碼機進行噴碼（條碼或二維碼），也可以是打印不干膠，張貼在產品外表上

(7)產品入庫單

 將質檢完工的產品進行入庫單提交

 不同批次的產品可以放在同一個入庫單中進行處理，但彼此之間相對獨立，不進行數量的合并

 產品入庫單經領導審批后，進入庫存模塊

 產品未必要實際放到庫房，但數量需要庫管員進行清點，清點確認后更新庫存數量，并填寫當前入庫產品的實際存放位置

7.產品交付

 市場人員根據合同訂單內容，在庫存臺賬中查詢成品，可以分批次發貨，或者一次性發貨

 具體步驟為：

 根據銷售訂單中的產品明細，生成銷售出庫單，經主管審核，到達倉庫模塊

 庫管員根據銷售出庫單進行交接清點，清點確認完畢，倉庫成品數量減少，同時產生出庫記錄

 根據銷售訂單中的產品明細，生成銷售發貨單（已經出庫的產品），填寫相關的發貨信息，經主管審核，即可發貨

 銷售訂單中的產品明細全部發貨完畢，系統將該訂單關閉

8.產品質量追溯

 追溯過程：掃描產品外表面的二維碼或者條碼（可以是噴碼的或者張貼的不干膠），獲取產品批次號

 根據批次號獲取當前批次號的各個工序，以及各個工序的生產人員，工藝交接時間

 根據批次號獲取該批次的質檢人員，質檢時間

 根據該批號獲取生產任務單，根據生產任務單獲取物料清單，根據每個物料清單獲取每個物料的采購入庫單，根據采購入庫單獲取供應商信息

9.財務管理

 應收應付處理

 應收應付賬務查詢統計

10.查詢統計

 銷售數據的日報，月報，季報，年報

 銷售數據的同比環比

 各個部門所需的查詢統計報表

 查詢統計報表支持Excel下載和圖表分析
